引言

复杂网络分析是研究复杂系统的重要工具，广泛应用于社交网络、生物网络、互联网等领域。聚类分析则帮助我们揭示网络中的群组结构，识别功能模块。R语言作为统计计算和图形可视化的强大工具，提供了丰富的包来处理复杂网络。本文将介绍如何使用R语言进行网络的聚类分析，并构建聚类网络进行可视化。

1. 准备工作

首先需要安装并加载相关的R包。常用的网络分析包包括igraph、ggraph、tidygraph等。

install.packages(c("igraph", "ggraph", "tidygraph"))
library(igraph)
library(ggraph)
library(tidygraph)

2. 创建或导入网络数据

我们可以使用模拟数据，例如随机图或已知社区结构的图。

set.seed(123)
g <- sample_gnp(100, 0.05)  # 生成100个节点，边概率0.05的随机图

或者分析实际数据，如从边列表创建图。

edges <- read.csv("edges.csv")
g <- graphfromdata_frame(edges, directed = FALSE)

3. 网络聚类方法

网络聚类旨在将节点划分为若干组（社区），使得组内连接紧密，组间连接稀疏。常用算法有：

3.1 基于模块度的方法（Louvain）

clusterlouvain(g) -> louvaincomm

3.2 基于边的介数（Edge Betweenness）

clusteredgebetweenness(g) -> eb_comm

3.3 标签传播算法（Label Propagation）

clusterlabelprop(g) -> lp_comm

3.4 快速贪婪算法（Fast Greedy）

clusterfastgreedy(g) -> fg_comm

各算法适用于不同场景，通常需比较其模块度值（modularity）选择最佳划分。

`r modularity(louvain_comm) modularity(eb_comm) # 类似地计算其他算法的模块度 `

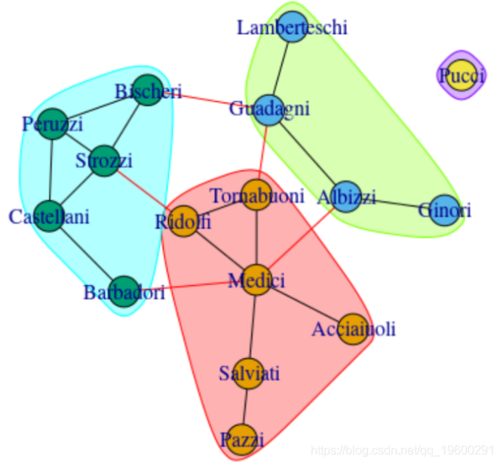

4. 聚类结果可视化

将聚类结果以不同颜色标注在网络图上。

4.1 使用igraph基础绘图

plot(g, vertex.color = membership(louvain_comm),
vertex.size = 5, vertex.label = NA,
layout = layoutwithfr(g))

4.2 使用ggraph进行美观绘图

ggraph(g, layout = "fr") +
geomedgelink(alpha = 0.2) +
geomnodepoint(aes(color = as.factor(membership(louvain_comm))), size = 3) +
theme_void() +
labs(color = "Community")

5. 构建聚类网络

聚类网络（Community Graph）是将每个社区收缩为一个节点，社区间的边表示原网络中跨社区的连接。这种网络有助于宏观理解社区间的关系。

5.1 使用contract communities

igraph提供了contract函数来收缩网络，但更直接的是手动构建。

`r # 获取社区划分

comm <- membership(louvain_comm)

创建一个社区级别的图

numcomms <- length(unique(comm))
commgraph <- makeemptygraph(n = num_comms, directed = FALSE)

添加社区间的边

for (e in seq_len(ecount(g))) {
ends <- ends(g, e)
comm1 <- comm[ends[1]]
comm2 <- comm[ends[2]]
if (comm1 != comm2) {
# 检查边是否已存在，避免重复添加（无向图）

if (!areadjacent(commgraph, comm1, comm2)) {
commgraph <- addedges(comm_graph, c(comm1, comm2))
}
}
}

或者使用 igraph 的 contract 函数简化

注意：contract 会保留多重边和环，需进一步简化

contracted <- contract(g, comm, vertex.attr.comb = list(name = "first"))
comm_graph <- simplify(contracted, edge.attr.comb = "ignore")
`

5.2 可视化聚类网络

V(commgraph)$size <- sizes(louvaincomm)  # 节点大小对应社区规模
plot(comm_graph, vertex.label = NA,
vertex.size = V(comm_graph)$size / 2,
layout = layoutwithfr(comm_graph))

使用ggraph增强可视化：

astblgraph(comm_graph) %>%
ggraph(layout = "fr") +
geomedgelink(alpha = 0.5) +
geomnodepoint(aes(size = node_size), color = "skyblue") +
geomnodetext(aes(label = 1:num_comms), repel = TRUE) +
theme_void()

6. 实例分析：空手道俱乐部网络

以经典的空手道俱乐部网络（Zachary's Karate Club）为例，进行聚类和聚类网络构建。

`r data(karate) g <- karate

Louvain聚类

louvain <- cluster_louvain(g)
membership(louvain)
modularity(louvain)

绘制网络

plot(g, vertex.color = membership(louvain), vertex.label = NA, vertex.size = 5)

聚类网络

comm <- membership(louvain)
contracted <- contract(g, comm, vertex.attr.comb = list(name = "first"))
commgraph <- simplify(contracted)
plot(commgraph, vertex.label = NA, vertex.size = 20)
`

7.

本文介绍了在R语言中进行复杂网络聚类分析的基本流程，包括常用聚类算法、模块度评估、可视化以及聚类网络的构建。通过这些方法，可以有效地揭示网络中的层次结构和模块化特征。实际应用中，可根据具体问题选择合适的算法，并结合多种可视化手段呈现分析结果。

参考文献

1. Csardi, G., & Nepusz, T. (2006). The igraph software package for complex network research. InterJournal, Complex Systems, 1695(5), 1-9.
2. Blondel, V. D., Guillaume, J.-L., Lambiotte, R., & Lefebvre, E. (2008). Fast unfolding of communities in large networks. Journal of Statistical Mechanics: Theory and Experiment, 2008(10), P10008.
3. Pedersen, T. L. (2020). ggraph: An Implementation of Grammar of Graphics for Graphs and Networks. R package version 2.0.3.
4. Pedersen, T. L. (2020). tidygraph: A Tidy API for Graph Manipulation. R package version 1.2.0.
